      一看就會!超詳細維宏水切割視覺系統調試安裝教程

      發布時間:2023-03-20 16:15



      視 覺 系 統

      針對衛浴行業“無縫盆”的生產應用,維宏股份推出了視覺解決方案,采用專業的“內參標定”與“坐標標定”相結合的視覺算法,在保證切割精度及質量的前提下,大大提升廣大用戶的生產效率。

      為方便廣大客戶使用,我們整理出解決方案詳細的安裝調試教程,為生產保駕護航。


      請先安裝相機驅動,插上視覺加密狗,再按照以下四個視頻依次進行軟件調試設置。

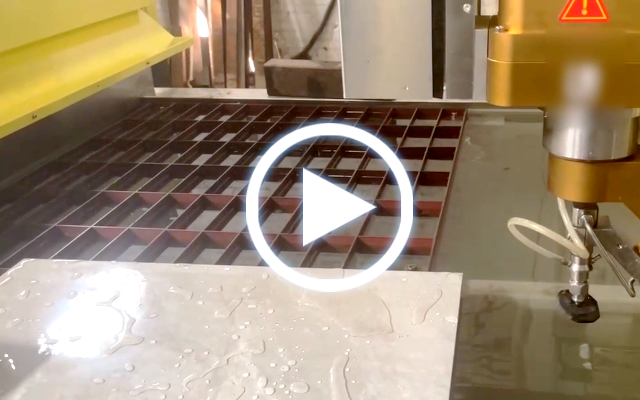

      一.切割平臺精度調校


      操作步驟:

      1.XY垂直度調整;
      2.機床水平度調整。

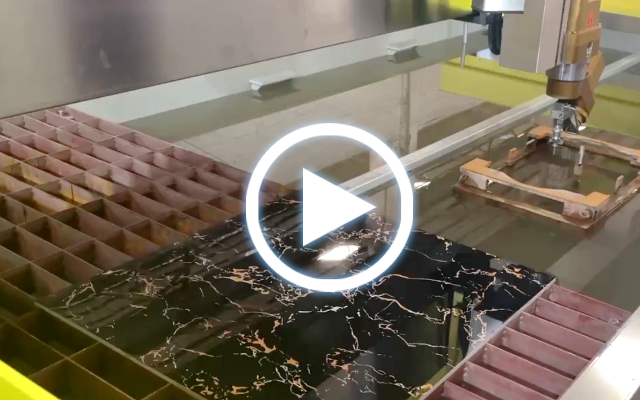

      二.視覺內參標定


      操作步驟:
      1.放置標定板并對其進行調平;
      2.找到“內參標定高度”,記錄在用戶指令中;
      3.相機鏡頭調焦;
      4.獲取內參標定圖片并計算內參標定。

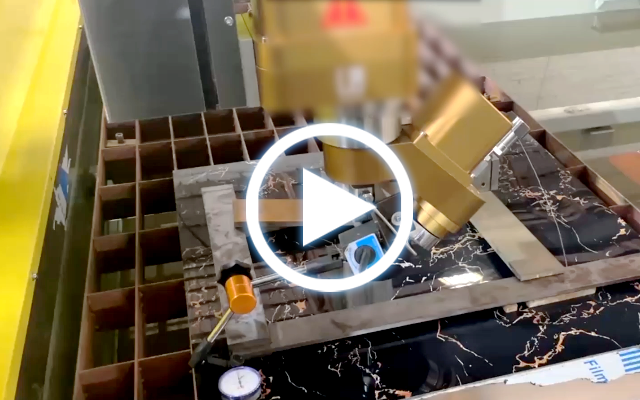

      三.獲取切割高度差(拍照高度與切割高度差)


      操作步驟:
      1.取走標定板,重新裝上投光儀;
      2.刀頭移到瓷磚上XY清零,并手動測高;
      3.找到“坐標標定高度”,并記錄在用戶指令中;
      4.點擊”獲取切割高度差“得到拍照高度與切割高度差。

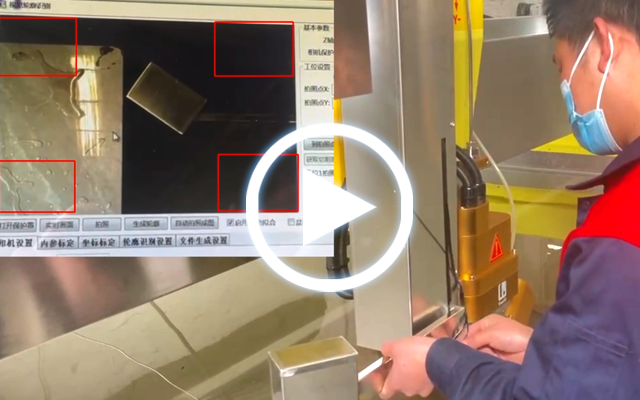

      坐標標定


      操作步驟:
      1.收回投光儀;
      2.X0Y0位置開閥在瓷磚上打孔;
      3.調整投光儀高度,避免其遮擋相機鏡頭;
      4.執行多點坐標標定;
      5.執行標定計算,并查看標定誤差。


      為廣大用戶提供更便捷的操作與使用,維宏股份推出了面板圖形自動生成功能,降低操作人員的圖形編輯的工作量,最大化提高工廠的生產效率,相關的操作教程后續將推出,敬請期待。
